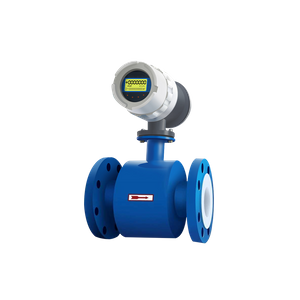

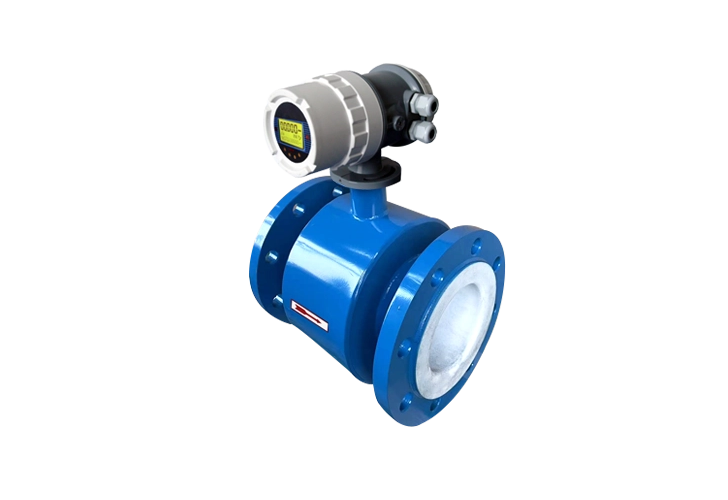

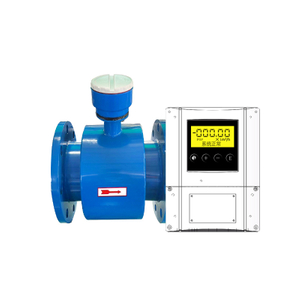

Introduction du produit
Diamètre de mesure | (DN10-DN2000) D'autres spécifications peuvent être personnalisées |
Niveau de précision | ± 0,2 ~ 0,5 |
Conductivité | ≥50 US / cm |
Niveau de protection | IP65, IP68 |
Alimentation électrique | AC220V / DC24V (standard); L'alimentation de la batterie peut être personnalisée |
Mode de communication | RS485, Modbus, GPRS, Profibus-DP, Hart, WiFi, etc. |
Méthode d'installation | Connexion de bride par défaut (connexion de la bride, filetage, pince peut être personnalisé) |
Graphique de structure
 |  |  |
Graphique de structure
 |  |  |  |
| 1.Craftmansfat Le corps du produit est lisse et a une technologie de traitement exquise. La surface de la peinture du produit est résistante à l'humidité et à l'épreuve de la rouille |  |

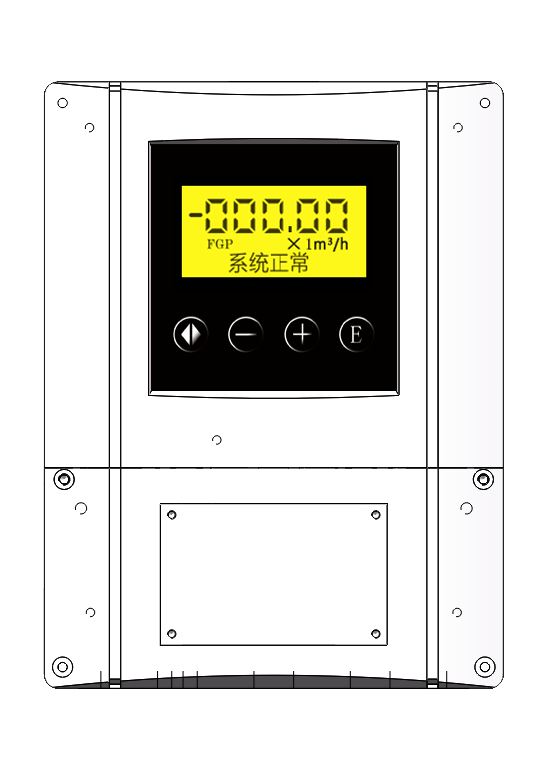

 | 2. SMART METTER CLEAR EXCLACLATION EN TEMPS RECEL, Affichage de débit cumulatif, support Modbus, Profibus-DP, GPRS, WiFi, Hart et autres protocoles de communication, Soutenez la fonction d'application distante |

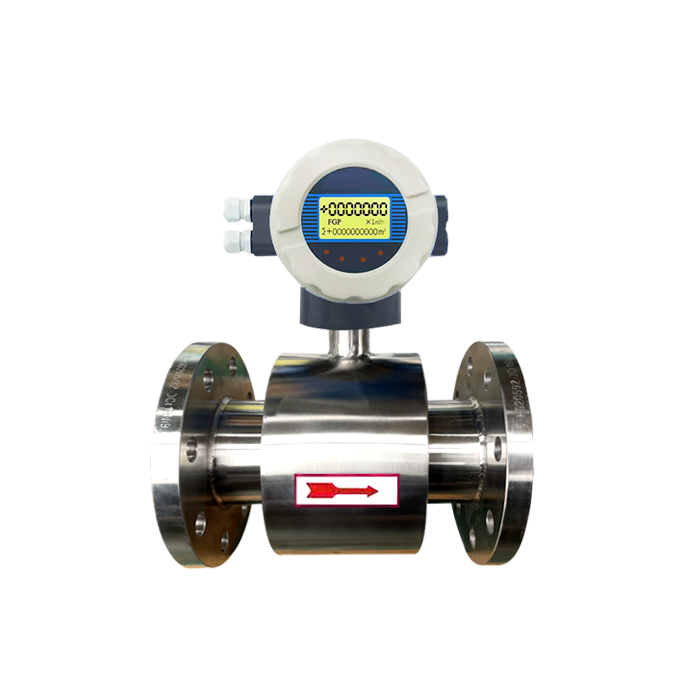

3. Corps en acier inoxydable non magnétique En utilisant un conduit non magnétique de haute qualité Réduire efficacement les interférences de mesure sur place |  |

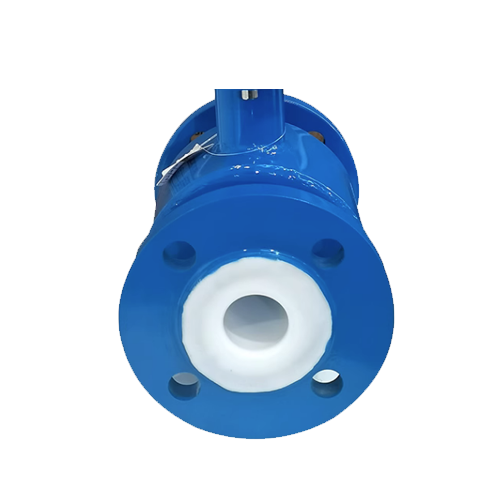

 | 4. doublure à l'épreuve des aiguilles Adopte les matériaux anti-gaspillage, anti-flou et anti-fuite, améliore la fiabilité de l'utilisation des instruments |
La coquille est dure et résistante à l'usure. La coquille en acier personnalisée professionnelle et une technologie de soudage laser avancée sont adoptées. | Convertisseur de mise à niveau Convertisseur de mise à niveau, avec des performances plus stables, une dérive zéro, une répétabilité plus faible et une mesure plus précise. | Bobine de cuivre pure Adoptant une bobine nationale de cuivre pure standard, une personnalisation professionnelle, une isolation et une isolation à double couche, des performances plus fiables et une durée de vie plus longue. |
 |  |  |

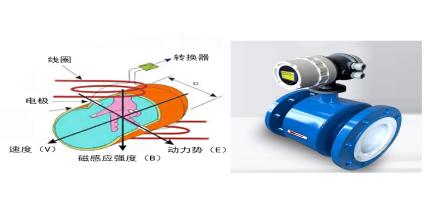

Selon le principe d'induction électromagnétique de Faraday, des électrodes de détection sont installées sur la paroi du tube de mesure où l'axe du tube de mesure est perpendiculaire aux lignes de champ magnétique. Lorsque le liquide conducteur se déplace le long de l'axe du tube de mesure, le liquide conducteur coupe les lignes de champ magnétique pour générer un potentiel induit. Ce potentiel induit est détecté par l'électrode de détection et la valeur est proportionnelle au débit. Sa valeur est: e = kbvd dans le test:
Potentiel induit par E
K-cofficient lié à la distribution du champ magnétique et à la longueur axiale
Intensité d'induction magnétique B
V-Film Film de liquide conducteur
Espacement des électrodes D (diamètre à l'intérieur du tube de mesure)
Table de sélection de plage
| Table de comparaison de flux de vitesse | |||||||
| Vitesse | 0.01 (Min) | 1 | 2 | 3 | 4 | 5 | 15 (Max) |
| Latus rectum | |||||||
| 15 | 0.0113 | 0.6362 | 1.2723 | 1.9085 | 2.5447 | 3.1809 | 9.5426 |
| 20 | 0.0177 | 1.1310 | 2.2619 | 3.3929 | 4.5239 | 5.6549 | 16.9646 |
| 25 | 0.0452 | 1.7671 | 3.5343 | 5.3014 | 7.0686 | 8.8357 | 26.5072 |
| 40 | 0.0707 | 4.5239 | 9.0478 | 13.5717 | 18.0956 | 22.6195 | 67.8584 |
| 50 | 0.1195 | 7.0686 | 14.1372 | 21.2058 | 28.2743 | 35.3429 | 106.0288 |
| 65 | 0.1810 | 11.9459 | 23.8918 | 35.8377 | 47.7836 | 59.7295 | 179.1886 |
| 80 | 0.2827 | 18.0956 | 36.1911 | 54.2867 | 72.3823 | 90.4779 | 271.4336 |
| 100 | 0.6362 | 28.2743 | 56.5487 | 84.8230 | 113.0973 | 141.3717 | 424.1150 |
| 150 | 1.1310 | 63.6173 | 127.2345 | 190.8518 | 254.4690 | 318.0863 | 954.2588 |
| 200 | 0.2827 | 113.0973 | 226.1947 | 339.2920 | 452.3893 | 883.5729 | 1696.4600 |
| 250 | 1.7671 | 176.7146 | 353.4292 | 530.1438 | 706.8583 | 1272.3450 | 2650.7188 |
| 300 | 2.5447 | 254.4690 | 508.9380 | 763.4070 | 1017.8760 | 1731.8030 | 3817.0351 |
| 350 | 3.4636 | 346.3606 | 692.7212 | 1039.0818 | 1385.4424 | 2261.9467 | 5195.4089 |
| 400 | 4.5239 | 452.3893 | 904.7787 | 1357.1680 | 1809.5574 | 2862.7763 | 6785.8401 |
| 450 | 5.7256 | 572.5553 | 1145.1105 | 1717.6658 | 2290.2210 | 3534.2917 | 8588.3289 |
| 500 | 7.0686 | 706.8583 | 1413.7167 | 2120.5750 | 2827.4334 | 5089.3801 | 10602.8752 |
| 600 | 10.1788 | 1017.876 | 2035.7520 | 3053.6281 | 4071.5041 | 6927.2118 | 15268.1403 |
| 700 | 13.8544 | 1385.4424 | 2770.8847 | 4156.3271 | 5541.7694 | 9047.7868 | 20781.6354 |
| 800 | 18.0956 | 1809.5574 | 3619.1147 | 5428.6721 | 7238.2295 | 11451.1052 | 271 433 605 |
 900 | 22.9022 | 2290.2210 | 4580.4421 | 6870.6631 | 9160.8842 | 14137.1669 | 34353.3157 |
| 1000 | 28.27437 | 2827.4334 | 5654.8668 | 8482.3002 | 11309.7336 | 20357.5204 | 42411.5008 |
| 1200 | 40.7150 | 4071.5041 | 8143.0082 | 12214.5122 | 16286.0163 | 27708.8472 | 61027.5612 |
| 1400 | 55.4177 | 5541.7694 | 11083.5389 | 16625.3083 | 22167.0778 | 36191.1474 | 83126.5416 |
| 1600 | 72.3823 | 7238.2295 | 14476.4589 | 21714.6884 | 28952.9179 | 28952.9179 | 108573.442 |
| 1800 | 91.6088 | 9160.8842 | 18321.7684 | 27482.6525 | 36643.5367 | 45804.4209 | 137413.2627 |
| 2000 | 113.0973 | 11309.7336 | 22619.4671 | 33929.2007 | 45238.9342 | 56548.6678 | 169646.0033 |
| 2200 | 136.8478 | 13684.7776 | 27369.5552 | 41054.3328 | 54739.1104 | 68423.8880 | 205217.6640 |
| 2400 | 162.8602 | 16286.0163 | 32572.0326 | 48858.0490 | 65114.0653 | 81430.0816 | 244290.2448 |
| 2600 | 191.1343 | 19113.4268 | 38226.8536 | 57340.2804 | 76453.707 | 295567.134 | 286701.402 |

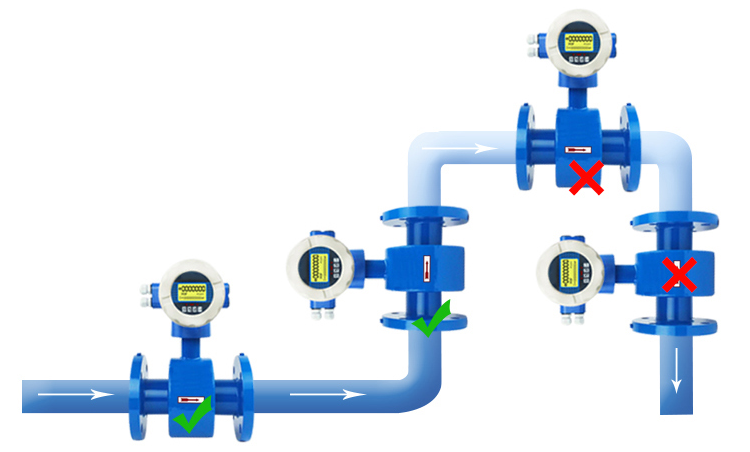

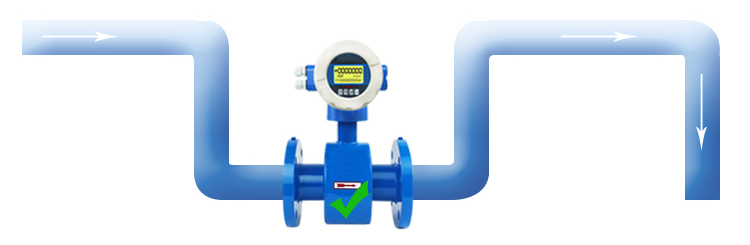

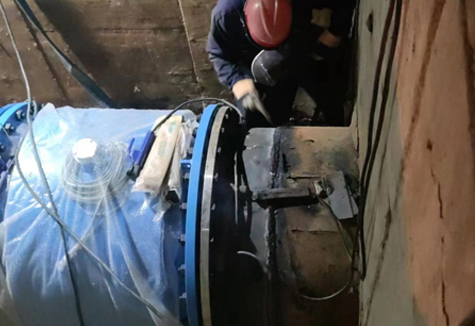

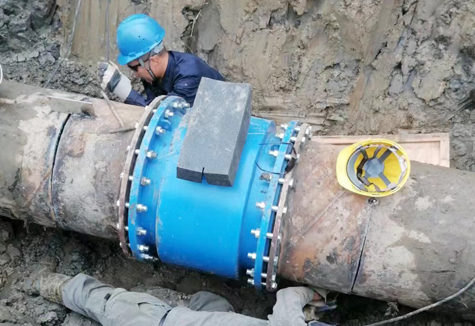

| 1. Il doit y avoir au moins une section de tuyau droit de 5 * D (D est le diamètre intérieur du débitmètre) devant le débitmètre et une section de tuyau droit 3 * D derrière lui. | 2. doit être installé à la partie montante du pipeline | 3. Installez-le à la partie inférieure du tuyau horizontal et verticalement vers le haut, évitez de l'installer au point le plus élevé du tuyau et vers le bas verticalement. | 4.Lors de l'installation dans un tuyau à décharge ouverte, il doit être installé à la partie inférieure du tuyau. |
 |  |  |  |
